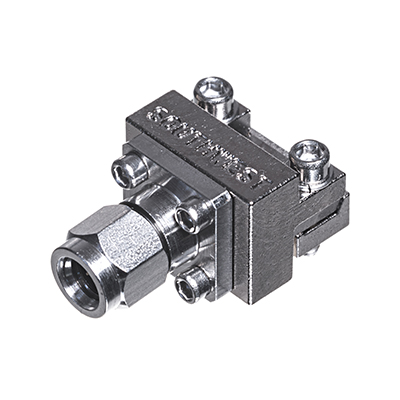

SOUTHWEST末端發射連接器的高性能端釋放連接器致力于為高頻率信號處于高層的單面和多面印刷電路板具備低VSWR，110GHz的無模式寬帶響應。具備SMA（27GHz），2.92mm（K）（40GHz），2.40mm（50GHz），1.85mm（V），（67GHz）和1.0mm（W）（110GHz）。

SOUTHWEST末段發送聯接器110 GHz公頭和母頭選項卡以至于窄主機和進行孔的艙壁。獨具的夾緊培訓機構才能載重量薄厚達.300英尺(7.62分米)厚的家具板材。牢靠、可尋環采用和可清理。種類文件傳輸選配為電線制定擁有了最佳選擇搭配。符合于(GCPW)微帶和接地保護共面波導的制定方案格式。擁有網絡信號層微帶和GCPW測式板。電焊電弧焊接電弧焊接是要選擇的。來設計措施援助：印刷類控制印刷電路板規劃和無線聯接器控制部件序號推建機械設備分布的二維建模HFSS建模(18.0版或挺高版本信息)可按需要符合，并齊于電磁爐感測器模擬珠海市立維創展自動化是SOUTHWEST一級總經銷商，生產大一部分產品的枝術參數原裝機現貨黃金，并幫助具備枝術蘋果支持與售后保障保障，受歡迎諮詢。



• 發射端1.0毫米（W）110 GHz插孔（母）窄塊（.375）

型號編號	引腳/電介質直徑	PCB厚度
2492-04A-9	.005 / .0290	≤.045
2492-04A-14	.005 / .0290	≥.040≤.090

• 端發射1.0mm（W）110 GHz插孔（母）標準模塊（.500）

  型號編號	引腳/電介質直徑	PCB厚度
  2492-04A-6	.005 / .0290	≤.100

  端發射1.0mm（W）110 GHz插頭（公）標準塊（.500）

  型號編號	引腳/電介質直徑	PCB厚度
  2493-04A-6	.005 / .0290	≤.100

  結束發射1.85mm（V）67 GHz插孔（母）窄塊（.375）

  型號編號	引腳/電介質直徑	PCB厚度
  1892-04A-9	.005 / .0290	≤.045
  1892-04A-14	.005 / .0290	≥.040≤.090

  結束發射1.85mm（V）67 GHz插孔（母）標準模塊（.500）

  型號編號	引腳/電介質直徑	PCB厚度
  1892-03A-6	.007 / .0390	≤.100
  1892-03A-7	.007 / .0390	≥.090≤.210
  1892-03A-8	.007 / .0390	≥.190≤.300
  1892-04A-6	.005 / .0290	≤.100
  1892-04A-7	.005 / .0290	≥.090≤.210
  1892-04A-8	.005 / .0290	≥.190≤.300

  端發射1.85mm（V）67 GHz插頭（公）標準塊（.500）

  型號編號	引腳/電介質直徑	PCB厚度
  1893-03A-6	.007 / .0390	≤.100
  1893-04A-6	.005 / .0290	≤.100
  1893-03A-7	.007 / .0390	≥.090≤.210
  1893-03A-8	.007 / .0390	≥.190≤.300

  結束發射2.40mm 50 GHz插孔（母）窄塊（.375）

  型號編號	引腳/電介質直徑	PCB厚度
  1492-04A-9	.005 / .0290	≤.045
  1492-04A-14	.005 / .0290	≥.040≤.090

  結束發射2.40mm 50 GHz插孔（母）非磁性（.375）

  型號編號	引腳/電介質直徑	PCB厚度
  1492-04Z-5	.005 / .0290	≤.100

  結束發射2.40mm 50 GHz插孔（母）標準模塊（.500）

  型號編號	引腳/電介質直徑	PCB厚度
  1492-01A-6	.007 / .0480	≤.100
  1492-01A-7	.007 / .0480	≥.090≤.210
  1492-01A-8	.007 / .0480	≥.190≤.300
  1492-02A-6	.010 / .0635	≤.100
  1492-02A-7	.010 / .0635	≥.090≤.210
  1492-02A-8	.010 / .0635	≥.190≤.300
  1492-03A-6	.007 / .0390	≤.100
  1492-03A-7	.007 / .0390	≥.090≤.210
  1492-03A-8	.007 / .0390	≥.190≤.300
  1492-04A-6	.005 / .0290	≤.100
  1492-04A-7	.005 / .0290	≥.090≤.210
  1492-04A-8	.005 / .0290	≥.190≤.300

  末端發射2.40mm 50 GHz插孔（母）標準模塊（.500）螺紋插入

  型號編號	引腳/電介質直徑	PCB厚度
  1492-04A-12	.007 / .0480	≤.100

  端發射2.40mm 50 GHz插頭（公）標準塊（.500）

  型號編號	引腳/電介質直徑	PCB厚度
  1493-01A-6	.010 / .0635	≤.100
  1493-02A-6	.007 / .0480	≤.100
  1493-03A-6	.007 / .0390	≤.100
  1493-04A-6	.005 / .0290	≤.100
  1493-03A-7	.007 / .0390	≥.090≤.210
  1493-03A-8	.007 / .0390	≥.190≤.300

  端發射2.92mm（K）40 GHz插孔（母）延長長度面板安裝

  型號編號	引腳/電介質直徑	PCB厚度
  1092-01A-11	.005 / .0290	≤.045
  1092-01A-13	.005 / .0290	≥.040≤.090

  末端發射2.92mm（K）40 GHz插孔（母）窄塊（.375）

  型號編號	引腳/電介質直徑	PCB厚度
  1092-01A-9	.005 / .0290	≤.045
  1092-01A-14	.005 / .0290	≥.040≤.090

  端發射2.92mm（K）40 GHz插孔（母）標準模塊（.500）

  型號編號	引腳/電介質直徑	PCB厚度
  1092-01A-6	.005 / .0290	≤.100
  1092-01A-7	.005 / .0290	≥.090≤.210
  1092-01A-8	.005 / .0290	≥.190≤.300
  1092-02A-6	.007 / .0480	≤.100
  1092-02A-7	.007 / .0480	≥.090≤.210
  1092-02A-8	.007 / .0480	≥.190≤.300
  1092-03A-6	.010 / .0635	≤.100
  1092-03A-7	.010 / .0635	≥.090≤.210
  1092-03A-8	.010 / .0635	≥.190≤.300
  1092-04A-6	.007 / .0390	≤.100
  1092-04A-7	.007 / .0390	≥.090≤.210
  1092-04A-8	.007 / .0390	≥.190≤.300

  端發射2.92mm（K）40 GHz插孔（母）標準塊（.500）螺紋插入

  型號編號	引腳/電介質直徑	PCB厚度
  1092-01A-12	.005 / .0290	≤.100
  1092-02A-12	.007 / .0480	≤.100
  1092-03A-12	.010 / .0635	≤.100
  1092-04A-12	.007 / .0390	≤.100

  端發射2.92mm（K）40 GHz插頭（公）標準塊（.500）

  型號編號	引腳/電介質直徑	PCB厚度
  1093-01A-6	.010 / .0635	≤.100
  1093-02A-6	.007 / .0480	≤.100
  1093-03A-6	.007 / .0390	≤.100
  1093-04A-6	.005 / .0290	≤.100
  1093-03A-7	.007 / .0390	≥.090≤.210
  1093-03A-8	.007 / .0390	≥.190≤.300

  結束發射SuperSMA 27 GHz插孔（母）窄塊（.375）

  型號編號	引腳/電介質直徑	PCB厚度
  292-07A-9	.005 / .0290	≤.045
  292-07A-14	.005 / .0290	≥.040≤.090

  結束發射SuperSMA 27 GHz插孔（母）標準模塊（.500）

  型號編號	引腳/電介質直徑	PCB厚度
  292-04A-6	.010 / .0635	≤.100
  292-04A-7	.010 / .0635	≥.090≤.210
  292-04A-8	.010 / .0635	≥.190≤.300
  292-05A-6	.007 / .0480	≤.100
  292-05A-7	.007 / .0480	≥.090≤.210
  292-05A-8	.007 / .0480	≥.190≤.300
  292-06A-6	.007 / .0390	≤.100
  292-06A-7	.007 / .0390	≥.090≤.210
  292-06A-8	.007 / .0390	≥.190≤.300
  292-07A-6	.005 / .0290	≤.100
  292-07A-7	.005 / .0290	≥.090≤.210
  292-07A-8	.005 / .0290	≥.190≤.300

  結束發射SuperSMA 27 GHz插孔（母）標準模塊（.500）非磁性

  型號編號	引腳/電介質直徑	PCB厚度
  292-04Z-6	.010 / .0635	≤.100

  結束發射SuperSMA 27 GHz插頭（公）標準模塊（.500）

  型號編號	引腳/電介質直徑	PCB厚度
  293-01A-6	.010 / .0635	≤.100
  293-02A-6	.007 / .0480	≤.100
  293-03A-6	.007 / .0390	≤.100
  293-04A-6	.005 / .0290	≤.100
  293-03A-7	.007 / .0390	≥.090≤.210
  293-03A-8	.007 / .0390	≥.190≤.300
