HMC8191就是款無源、網絡網絡帶寬I/Q單ibms塊徽波ibms線路原理(MMIC)混頻器，快速可用作推送器鏡象阻止混頻器或導彈發射器一側帶著變頻器。HMC8191還具有6 GHz至26.5 GHz的頻射(RF)和本振(LO)規模內包括DC至5 GHz的中頻(IF)網絡帶寬，特別特殊適合想要寬平率規模內、非常出色RF效果、簡約設汁包括減少組件和小尺寸大小紙箱印刷線路原理板(PCB)的軟件。1個HMC8191可出代設汁中的諸多窄帶混頻器。

HMC8191的之前I/Q結構具備著出眾的的iso鏡像可抑制效果，為此不必展開利潤高價的干憂邊帶濾波。該混頻器還帶來了出眾的的LO至RF和LO至IF防護特性，并降底了LO泄露的影向以有效確保移動信號全版性。

身為一件無源混頻器，HMC8191免任何人直流變壓器開關電源。不同于有源混頻器，它能提供較低的的噪音指標值，得以狠抓涉及高能力和細密適用擁有卓越的新動態范圍圖。

HMC8191采用砷化(hua)鎵(GaAs)金屬半(ban)導體場效(xiao)應晶體管(MESFET)工(gong)藝制造，使用ADI公(gong)司的(de)混頻器單元和90度混合器件。 HMC8191提供緊湊型(xing)、4 mm × 4 mm、24引腳無鉛芯(xin)片載(zai)體(LCC)封裝，工(gong)作溫度范圍(wei)為(wei)?40°C至+85°C。HMC8191評(ping)估板還可通過ADI網站獲得。

品牌	型號	描述	貨期	庫存
ADI	HMC8191LC4 HMC8191LC4TR	6 GHz至26.5 GHz、寬帶I/Q混頻器	現貨	221

HMC8191LC4應用

• 測試與測量儀器儀表
• 軍事、航空航天和防務應用

• 微波點對點基站

HMC8191LC4優劣勢和基本特征

• 無源寬帶I/Q混頻器
• RF和LO范圍：6 GHz至26.5 GHz
• 寬IF帶寬：DC至5 GHz
• 單端RF、LO和IF
• 轉換損耗：9 dB（典型值）
• 鏡像抑制：25 dBc（典型值）
• 單邊帶噪聲指數：9 dB（典型值）
• 輸入IP3（下變頻器）：24 dBm（典型值）
• 輸入P1dB壓縮點（下變頻器）：15 dBm（典型值）
• 輸入IP2：55 dBm（典型值）
• LO至RF隔離：40 dB（典型值）
• LO至IF隔離：40 dB（典型值）
• RF至IF隔離：20 dB（典型值）
• 幅度平衡：±0.5 dB（典型值）
• 相位平衡（下變頻器）：±5°（典型值）
• RF回波損耗：15 dB（典型值）
• LO回波損耗：15 dB（典型值）
• IF回波損耗：15 dB（典型值）
• 裸露焊盤、4 mm × 4 mm、24引腳陶瓷LCC 封裝

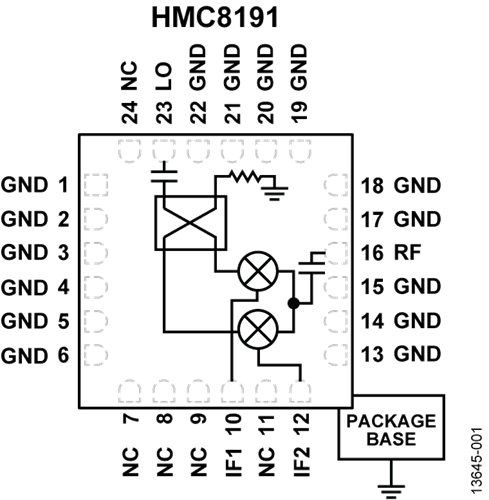

HMC8191LC4組成部分圖
