 PICO的1kw三相四線制四線座談會放入AC-DC電壓模塊圖片HPHA1是選軟件在兩相電或三相四線制四線放入/直流電輸入軟件的通用的座談會電的滿意前端部位。標準單位2.5“x 4.6”x 0.5“寬度是現如今市場的上馬力標準最少的寬度組成。帶來365V穩壓直流交流電壓輸送交流電壓，常用作PICO FD / MD / LFD / LMD /的最前端LPD / PD和HPD款型DC-DC換為器可帶來3.3V至300V DC。不僅，許許多多激光束和同步電機應用可單獨實用HPHA1的365V DC輸送交流電壓。適在于的不同的輸送交流電壓交流電壓，及及特別的2000瓦形號，請質詢我們公司。

1kw三相四線座談會輸人AC-DC電壓模快優點特點：


• 包含EN / IEC 61000-3-2符合要求
• 通用型輸出工作電壓（47至440Hz）（85至250V AC）或208V AC±20％。線對線單相搜索規范
• 的輸出馬力： 1000W（以每伏1.2％的傳輸率從110V AC減少為85V AC）
• 工率因素：   0.99（從50％到100％FL）
• 搜集引腳：關于需求同時的模式，能夠 使用的100 KHz的同時表現。
• 起用引腳：用作控制Pico DC-DC改變器使用，等你HPHA1的工作輸出在能接受的約束依據內。單獨接觸到PICO的LP / P / HP DC-DC板塊圖片的關斷引腳，使能引腳將增加DC-DC板塊圖片關閉，直至HPHA1的打印輸出在可連受的制約使用范圍內。假若DC-DC摸塊目前在打造重負債，這一味著這將不能夠DC-DC轉型器在<300伏輸入時訪問，這之中HPHA1肯定打造I =電/ Vout的感應電流。
• 生產率：   90％或更高的（從170到250V AC或三相四線制搜索最少95％）

• 普通發送電流值（47至440 Hz）： 85至250V AC。

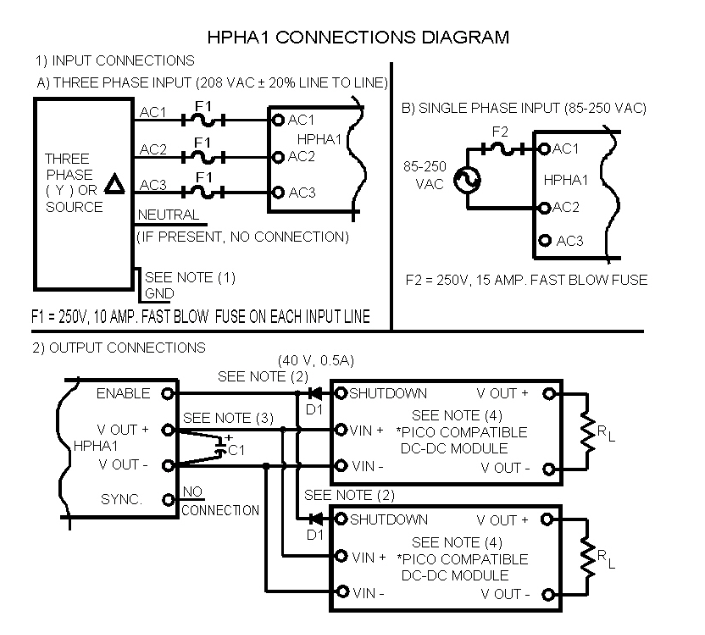

  • 目光：  對待110 / 220V AC操作方法，切勿連結“AC3”端子排。
• 降額傳輸輸出大于110V AC（參與那么的“打出效率”）
• 而對于超過60 Hz的概率，電機功率因素將降低。如果有特定的標準，請諮詢電子廠。
• 為可以獲得最好質量，意見和建議安全使用170至250V AC。（110V AC輸進的一般效應為90％，220V AC輸進的一般效應為95％）
• 單相輸入： 208V AC±20％線對線相電壓投入
• 所在工作電壓：明顯輸出精度1000瓦。對于那些110V AC至85V AC期間的電纜線電壓降，工作輸出公率須得以每伏特1.2％的傳送速度降額。（隨后：在95V AC的線線電壓下：Pout = 1000W-1000W *（1.2％/ V）*（110-95）= 1000-1000 * .18 = 820Watts Max。）
• 載重時的輸出交流電壓交流電壓容差： ±2％
• 做工作頻繁： 100KHz
• 作業熱度： 0oC至+85oC底板，不須熱效率熱效率。
• 要求的讀取電容器：覺得在1000W時為800μF至1200μF。這將提高紋波額定電壓少于10Vpp。
  • 需注意：  必定連接方式打出濾波電容或弄壞交流電源。
• 防護：
  • 輸進到打出：無
    輸人/輸出到最后板：2121V DC
• 電機負載調控：  （10％至100％電機負載±3％）
• 熱關斷： 90至100oC底板
• 過壓維護： HPHA1要一與手機輸入并聯電路圖的15安培短時間燒毀保險費用絲。
• 含量： 7.2盎司（231克）舉例

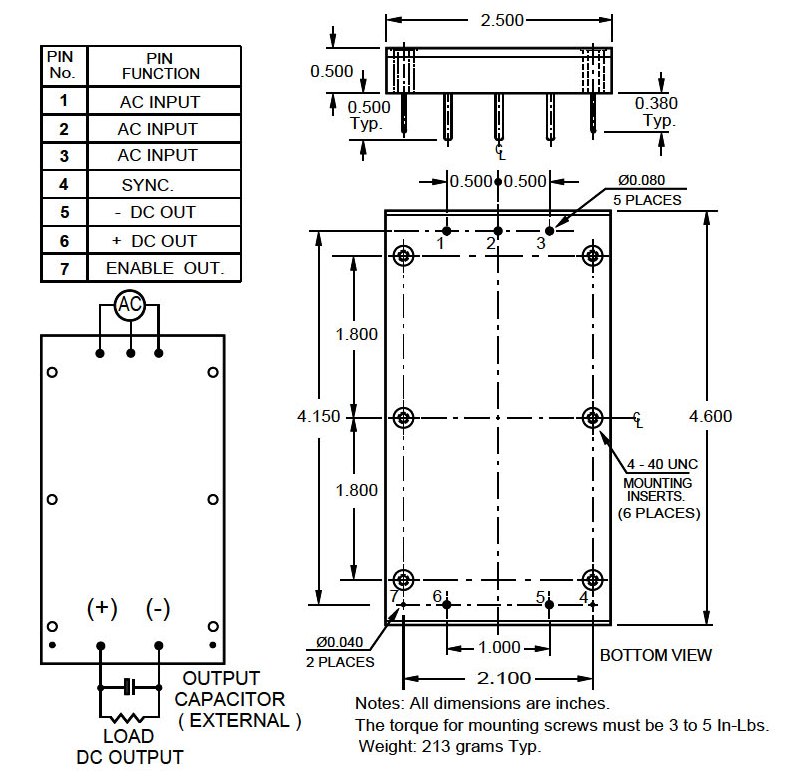

結構圖
